倉庫庫房溫濕度監控系統方案選擇

倉庫庫房溫濕度監控系統方案根據現有GSP規范要求，目前主流采用一般485有限組網監控方案，但是由于庫房布局不同，通常藥庫溫濕度監控系統方案需要量身定做,成套供應,所有一般在醫藥批發企業或者醫療器械單位新增倉庫、庫房的情況下加裝溫濕度監控系統測點時候，最好詢問有能力的藥庫溫濕度監控系統廠家。

倉庫庫房溫濕度監控系統方案組網圖：

   雖然倉庫庫房溫濕度監控系統的方案和布局有關系，但是倉庫庫房溫濕度監控系統采用485組網；系統由測點終端、管理主機、不間斷電源以及相關軟件等組成。所以離不開一下拓撲關系，我們來看一下：

倉庫庫房溫濕度監控系統根據測點多少和布局關系，分為小型溫濕度監控系統和大型溫濕度監控系統；

如何根據自己的倉庫布局以及大小來給自己新增的參考做方案呢？

    根據溫濕度監控系統拓撲圖，我們很容易對自己的庫房進行方案設計；

1.適合小型溫濕度監控系統的倉庫布局：這種溫濕度監控系統方案設計通常是測點集中才一層樓為主，這樣溫濕度采集測點可以在一條總線上實現組網聯網；

2.大型溫濕度監控系統方案的倉庫布局：這種倉庫通常是大型倉庫，或者中型倉庫：例如倉庫分布在不同樓層，測點較多；樓上樓下不方便拉線，所以每一層樓設備組成一條總線，通過以太網的方式，將數據匯總至計算機。

三、系統硬件配置
1、上位機硬件要求：
①Microsoft Windows 2000（中文版）或Windows XP操作系統（中文版）。
②IBM PC及其兼容機，奔騰500MH以上CPU，64Ｍ以上內存。
③10G以上硬盤，200M以上自由硬盤空間。
④SVGA顯卡PCI或AGP顯卡，16M以上顯存
2、現場硬件配置:
①RS485/232轉換模塊
②數字式溫濕度變送器
③ 交直流電源轉換器220VAC/12VDC 2A 或現場提供12DC/2A直流電源
四、系統結構
①系統采用COM1串口接RS485/232轉換器實現數據的采集。
②系統通訊方式：RS485/232，二線制Data+,Data-，波特率：9600BPS
③工作電壓：220VAC±10%，或12VDC±10% 2A

四：軟件查看：

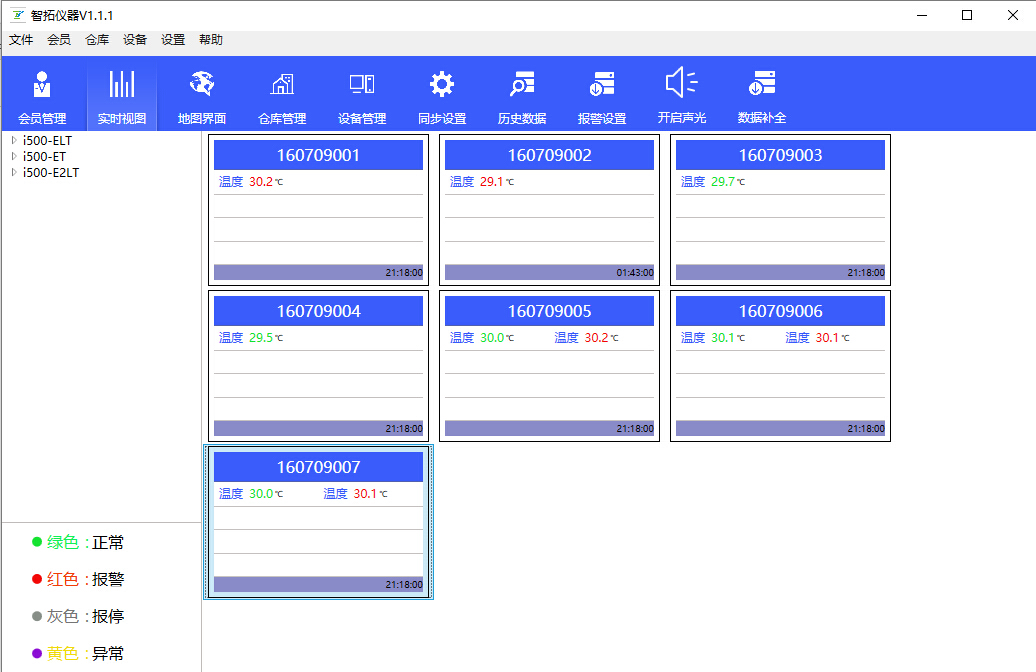

藥庫溫濕度監控系統軟件實時監控界面

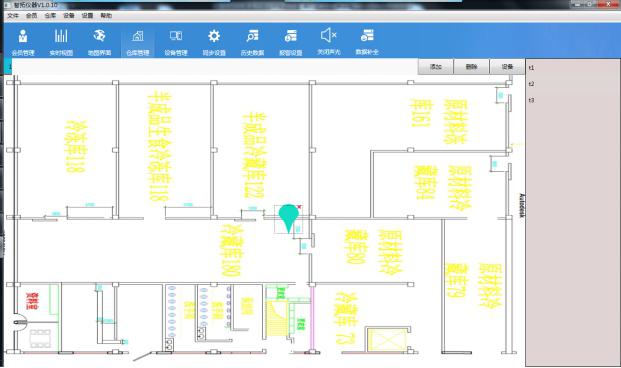

倉庫庫房溫濕度監控系統軟件實時布局查看界面
