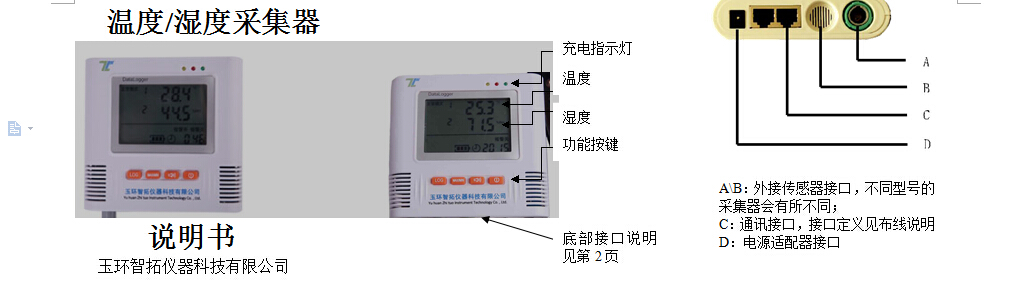

溫濕度監控系統采集設備使用說明書

采集器地址修改說明：

采集器可通過儀器面板上的按鍵進行地址修改，第一步，按下功能鍵進入地址修改界面如下

Add

001

001--為采集器當前地址，第一位1會閃爍，通過按按鍵加一位地址，修改完個位數后，按下功跳到十位數位置修改，百位位置同樣以此方法修改，修改完成后，按下功能鍵確定修改ID號，返回數據顯示主菜單。

第二步：如果要修改儀器的報警狀態，可按功能鍵切換報警狀態。

注：如進入地址修改界面10秒后不進行任何操作，將會自動退出地址修改界面。

特別說明：同一個線路中不允許存在同一地址的采集器，否則將造成儀器通信出錯。

溫濕度監控系統采集設備技術參數

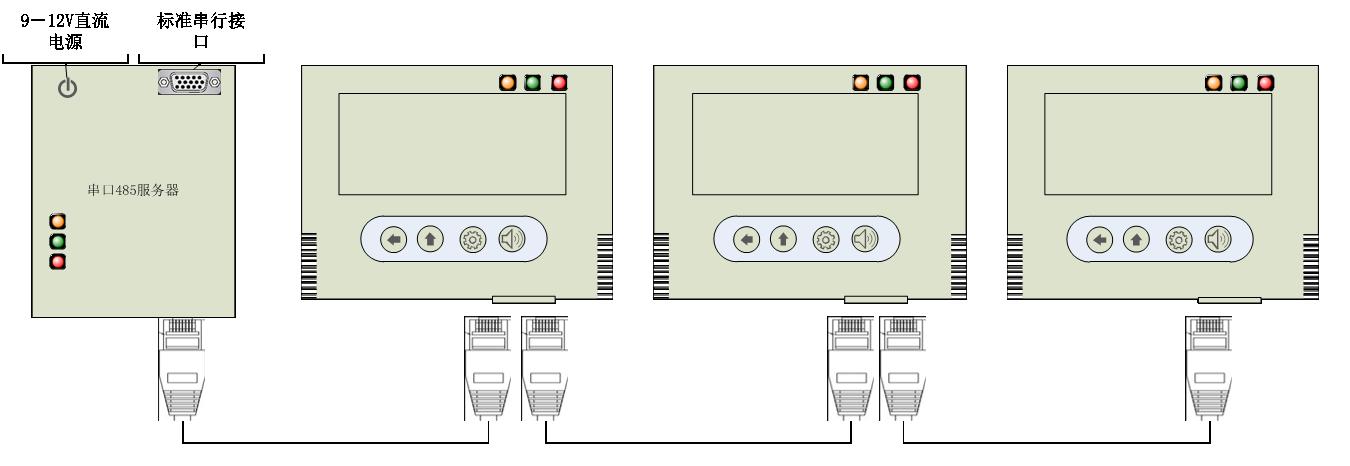

溫濕度監控系統安裝拓撲圖

RS485布線說明：

建議采用帶屏蔽的超5類網線和帶金屬屏蔽觸點的水晶頭，將屏蔽層接到保護地上，并保證系統的可靠接地，布線要遠離強電。

RJ45與串口服務器通訊接口接線如下： 8芯網線接線規則：

1－3：未定義 1：棕色

4：485-（RS485總線B-） 2：棕白

5：485+（RS485總線A+） 3：綠色

6：未定義 4：綠白

7：GND（電源地） 5：藍色

8：VCC（電源正） 6：藍白

7：橙色

8：橙白
